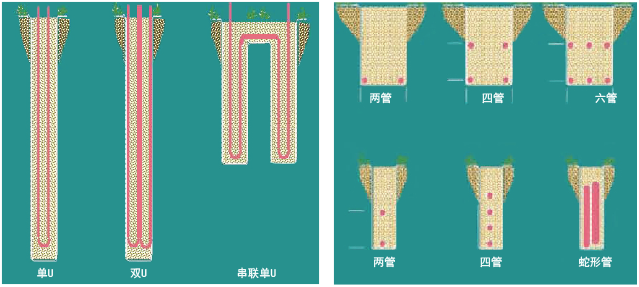

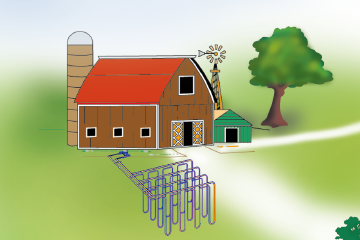

1.竖埋（双U、单U）
各立管间距3.5~4m，横埋在地面以下1.5m。
双U型用材是单U型的2倍，换热率是单U管的1.25倍左右，
适用于埋管面积不够的工程。
* 节能：冷热源温度条件优于环境空气，运行效率高;
* 节资：集采暖、空调、生活热水三位一体，增强经济性；
* 稳定：水温条件相对稳定，波动范围远小于空气温度变化，使运行可靠稳定；
* 灵活：机组选配形式多样，分散式水风机可同时空调、采暖、达到四管制效果；
* 美观：与风冷热泵相比无需室外机，保证建筑外立面的美观；
地源热泵系统
系统优点
* 环保：利用地热能作为冷热源，进行能量转换，减少CO2和其他大气污染物的排放，避免冷却塔噪音及霉菌污染；
* 节能：冷热源温度条件优于环境空气，运行效率高;
* 节资：集采暖、空调、生活热水三位一体，增强经济性；
* 稳定：水温条件相对稳定，波动范围远小于空气温度变化，使运行可靠稳定；
* 灵活：机组选配形式多样，分散式水风机可同时空调、采暖、达到四管制效果；
* 节能：冷热源温度条件优于环境空气，运行效率高;
* 节资：集采暖、空调、生活热水三位一体，增强经济性；
* 稳定：水温条件相对稳定，波动范围远小于空气温度变化，使运行可靠稳定；
* 灵活：机组选配形式多样，分散式水风机可同时空调、采暖、达到四管制效果；
标准或规范引用
《公共建筑节能设计标准》
GB50189-2005,P18,5.4.1“具有天然水资源和地热源可供利用时，宜采用水/地源热泵供冷，供热技术。”
GB50189-2005,P18,5.4.1“具有天然水资源和地热源可供利用时，宜采用水/地源热泵供冷，供热技术。”
适合场合
沿海地区，如大连、青岛的各类建筑。
系统原理
在夏季，热泵机组将从室内抽出多余的热量排入环路中，再通过环路把热量向大地释放，并被大地吸收，使房间热度降低，达到供冷的目的。
在冬季，热泵机组通过环路从大地收集热量带到室内，利用机组通过电驱动的压缩机和热交换器使之达到较高湿度，释放到室内。
埋管原理

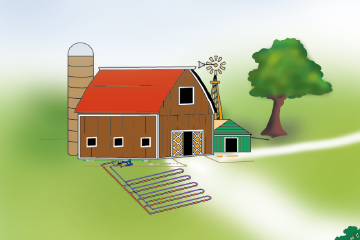

2.横埋
横埋在冻土层以下0.6m，最多6排横埋，每排之间0.6m，
通常用于较大园地的住宅和场地很大的建筑物。
横埋在冻土层以下0.6m，最多6排横埋，每排之间0.6m，
通常用于较大园地的住宅和场地很大的建筑物。
工程实例

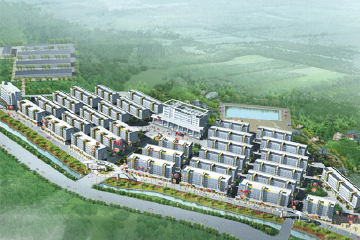

杭州大世界五金城
建筑面积：160，300㎡
功能：商铺/办公室
总冷/热负荷：7，784kW/5，678kW
系统形式：竖埋式地源热泵系统（1，536个45m深竖井）
机组类型：水-水螺杆式地源热泵机组MWH系列
建筑面积：160，300㎡
功能：商铺/办公室
总冷/热负荷：7，784kW/5，678kW
系统形式：竖埋式地源热泵系统（1，536个45m深竖井）
机组类型：水-水螺杆式地源热泵机组MWH系列

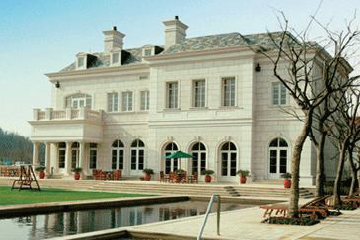

上海世贸佘山庄园别墅
建筑面积：15,000㎡建筑面积：占地面积60万㎡别墅群
功能：别墅
总冷/热负荷：单幢105~140kW/70~90kW
系统形式：竖埋式地源热泵系统
机组类型：水-水式水源热泵机组MSR系列
建筑面积：15,000㎡建筑面积：占地面积60万㎡别墅群
功能：别墅
总冷/热负荷：单幢105~140kW/70~90kW
系统形式：竖埋式地源热泵系统
机组类型：水-水式水源热泵机组MSR系列
代表项目
杭州大世界五金城、上海世贸佘山庄园别墅、Parker上海产业基地办公楼、吴江宾馆贵宾楼、盛虹化纤办公楼、天津南河镇经济服务中心办公楼、重庆荣昌医院、苏州中级人民法院、天津航空机电空港新厂区。
